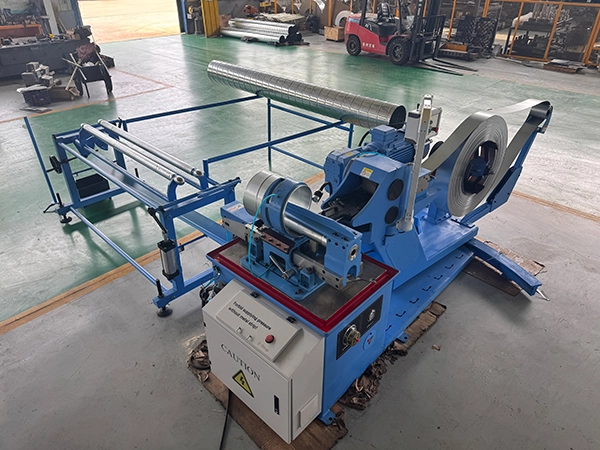

DDGJ-1.2-1800-ZY

ماكينة تصنيع مجاري هواء حلزونية

Spiral Duct Forming Machine

ماكينة تشكيل مجاري "دكتات" حلزونية مخصّصة لتصنيع مجاري الهواء الدائرية المستقيمة أو الأنابيب الحلزونية.

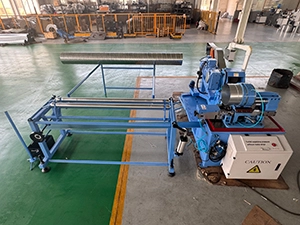

ماكينة تصنيع مجاري هواء حلزونية (مدمجة، قطر 1800 مم، سمك 1.2 مم)
  • ماكينة تصنيع مجاري هواء حلزونية (مدمجة، قطر 1800 مم، سمك 1.2 مم)
  • ماكينة تصنيع مجاري هواء حلزونية (مدمجة، قطر 1800 مم، سمك 1.2 مم)
  • ماكينة تصنيع مجاري هواء حلزونية (مدمجة، قطر 1800 مم، سمك 1.2 مم)
  • ماكينة تصنيع مجاري هواء حلزونية (مدمجة، قطر 1800 مم، سمك 1.2 مم)
    • طلب عرض سعر

    DDGJ-1.2-1800-ZY

    ماكينة تصنيع مجاري هواء حلزونية

    Spiral Duct Forming Machine

    ماكينة تشكيل مجاري "دكتات" حلزونية مخصّصة لتصنيع مجاري الهواء الدائرية المستقيمة أو الأنابيب الحلزونية.

    • الهيكل: تصميم متكامل، مناسب للنقل إلى موقع العمل
    • أقطار مجاري الهواء: من 100 مم إلى 1800 مم
    • السماكة: من 0.5 إلى 1.2 مم
    • سرعة التغذية: حتى 35 متر/دقيقة، قابلة للتعديل

    تم تصميم ماكينة تشكيل مجاري الهواء الحلزونية ذات الهيكل المتكامل بشكل أساسي لتصنيع مجاري الهواء المستخدمة في أنظمة التهوية والتكييف HVAC التجارية والصناعية. تقوم بإنتاج مجاري هواء من الفولاذ المجلفن بسماكة 0.5–1.2 مم، ومن الفولاذ المقاوم للصدأ بسماكة 0.45–1.0 مم، وبأقطار تتراوح بين 100 و1800 مم. ويبلغ عرض الشريط المستخدم لكلا المادتين 137 مم.

    الماكينة موصولة مباشرة ببعضها بدون هياكل منفصلة، ما يجعل الماكينة مدمجة وسهلة النقل إلى موقع المشروع لتنفيذ إنتاج مجاري الهواء في الموقع، مع سهولة في التشغيل وكفاءة عالية في الإنتاج.

    تبلغ قدرة المحرك الرئيسي 15 كيلوواط، وتصل سرعة التغذية القصوى إلى 35 متر/دقيقة قابلة للتعديل، مما يحقق إنتاجية مرتفعة. وتعتمد الماكينة على تقنية التشكيل بالقوالب، مقارنةً بماكينات الأجنحة التقليدية تتميز الاكينة بتوصيل محكم ودقة أعلى في ابعاد المنتج، مع ثبات وجودة في تشكيل مجاري الهواء.

    طلب عرض سعر

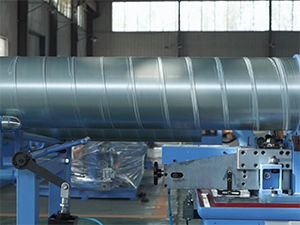

    عملية إنتاج مجاري الهواء الحلزونية
    • ماكينة تصنيع مجاري هواء حلزونية (مدمجة، قطر 1800 مم، سمك 1.2 مم)
    • ماكينة تصنيع مجاري هواء حلزونية (مدمجة، قطر 1800 مم، سمك 1.2 مم)
    • ماكينة تصنيع مجاري هواء حلزونية (مدمجة، قطر 1800 مم، سمك 1.2 مم)

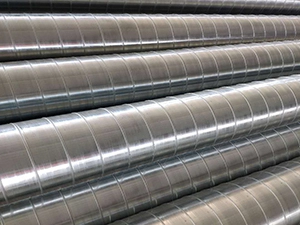

    الدكتات الحلزونية التي تم تصنيعها

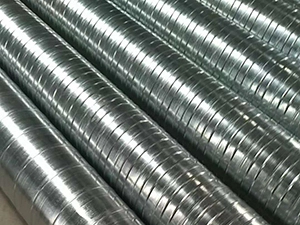

    • ماكينة تصنيع مجاري هواء حلزونية (مدمجة، قطر 1800 مم، سمك 1.2 مم)انابيب مجاري هواء حلزونية
    • ماكينة تصنيع مجاري هواء حلزونية (مدمجة، قطر 1800 مم، سمك 1.2 مم)

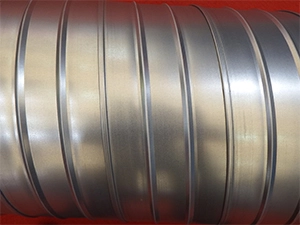

    • ماكينة تصنيع مجاري هواء حلزونية (مدمجة، قطر 1800 مم، سمك 1.2 مم)دكتات حلزونية محززة
    مواصفات الماكينة
    • أقطار مجاري الهواء 100 – 1800 مم
    • سماكة فولاذ مجلفن 0.5 – 1.2 مم (عرض الشريط 137 مم)
    • سماكة فولاذ مقاوم للصدأ 0.45 – 1.0 مم (عرض الشريط 137 مم)
    • قطر داخلي للملف 460–520 مم
    • أقصى قطر خارجي للملف 1100 مم
    • أقصى وزن للملف1200 كغ
    • نوع درز القفلدرز خارجي
    • سرعة التغذية0–35 م/دقيقة (قابلة للتعديل)
    • طرق القطعقص بالمقص الدوار أو القطع بالبلازما
    • نظام الطاقةالقطع والقلب بالهواء المضغوط، تثبيت رول التغذية بالهيدروليك
    • مادة قالب التشكيلفولاذ مع طبقة نحاسية قابلة للاستبدال
    • وزن الماكينة2000 كغ
    • أبعاد الماكينة3.4 × 1.7 × 1.7 م
    • حجم رف التفريغ2.1 × 1.0 × 1.0 م
    • القدرة الكلية16 كيلوواط
    • مصدر الطاقة380 فولت / 50 هرتز / 3 فاز
    • طريقة التحكمشاشة تعمل باللمس

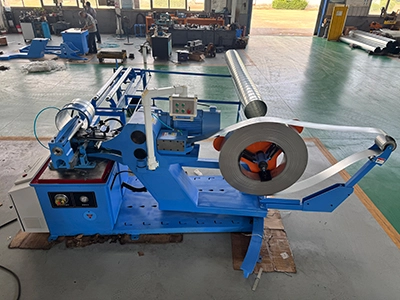

    وحدة فك الملف
    وحدة فك الملف

    وحدة فك لفائف الفولاذ تتميز بهيكل عمودي متكامل مرتبط بوحدة تشكيل دكت الهواء الحلزوني الرئيسية. وهي مزودة بفرامل هوائية للتحكم في التآكل. كما تحتوي على جهاز لمنع ارتخاء اللفة وتسهيل التغذية. تدعم اللفات ذات القطر الداخلي من 460 إلى 520 مم، والقطر الخارجي الأقصى 1200 مم، والحمولة القصوى 1100 كجم. ولا يُنصح باستخدام لفائف فولاذية ذات قطر خارجي كبير جدًا نظرًا لقرب وحدة الفك من وحدة تشكيل دكت الهواء الحلزوني الرئيسية.

    طرق القطع

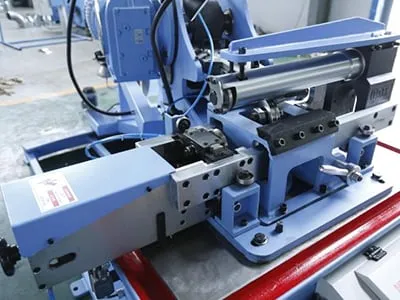

    قص بالمقص الدوار
    قص بالمقص الدوار

    حافة ناعمة ونظيفة، يتطلب ضبط الزاوية والفجوة عند تغيير القوالب أو سماكة اللوح.

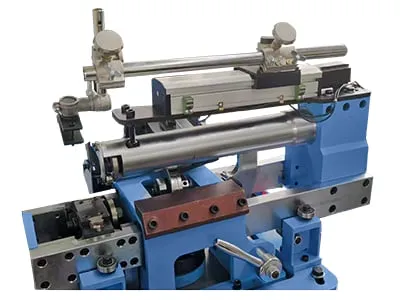

    قص بالبلازما
    قص بالبلازما

    مناسب لجميع الأقطار والسماكات، لكنه ينتج دخان وغبار أكثر.

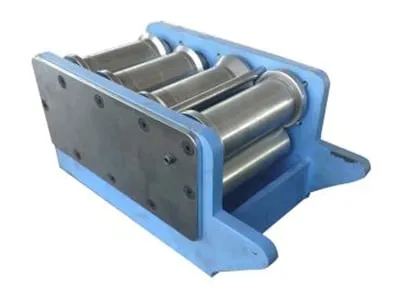

    طريقة الدحرجة
    طريقة الدحرجة

    مزودة بمجموعتين من طرق الدحرجة لدعم سماكات 0.5–1.0 مم و 1.0–1.2 مم.

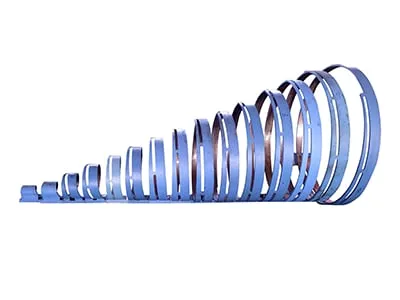

    قالب التشكيل
    قالب التشكيل

    قالب فولاذي ثابت مع طبقة نحاسية قابلة للاستبدال، مقاوم للتآكل ودقيق الأبعاد، يدعم الأقطار من 100–1800 مم.

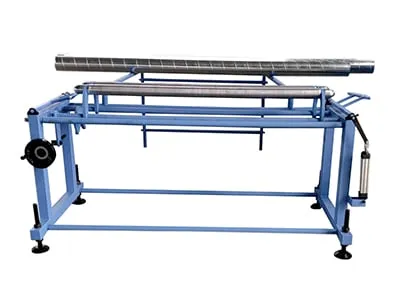

    رف دعم دكتات الهواء
    رف دعم دكتات الهواء

    ارتفاع قابل للتعديل، مع وظيفة قلب هوائية للدكتات أقل من 500 مم، يدعم أطوال 2–4 أمتار، مع إمكانية إضافة رفوف إضافية.

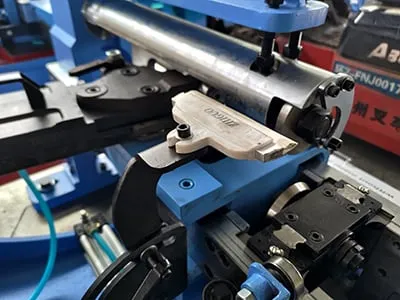

    لوح تنظيف السطح
    لوح تنظيف السطح

    يُستخدم لتنظيف سطح دكتات الهواء.

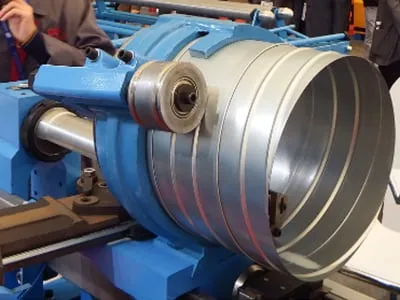

    Beader (Reinforcer)
    (معزز/محزز)

    متوفر بنمط الموجة الواحدة أو المزدوجة، يُركّب مباشرة على القالب، ويُستخدم عادةً للدكتات ذات القطر 300–1000 مم لزيادة الصلابة.
    معدات تصنيع مجاري الهواء ذات الصلة
    تواصل معنا لارسال طلبك

    لدى DDJX أكثر من 20 عاماً من الخبرة في صناعة معدات تصنيع مجاري الهواء وتخدم أكثر من 1000 عميل في صناعة التهوية والتكييف HVAC. تواصل معنا اليوم للحصول على مايكنات تصنيع مجاري الهواء.
    اطلع على الفئات الاخرى

    نماذج DDGJ-1.2-1800-ZY (مدمجة) وDDGJ-1.2-1800-ZF (مقسمة) تعتبر مناسبة. كلاهما يتميز بسرعة تغذية قابلة للتعديل تصل إلى 35 متر/دقيقة لضمان كفاءة إنتاج عالية. يستخدمان عملية تشكيل بالقالب الفولاذي الثابت، مما ينتج درز قفل أكثر إحكامًا وقطر أكثر دقة مقارنة بماكينات صنع المجاري التقليدية من نوع الأجنحة المتفرعة، مما يوازن بشكل فعّال بين السرعة والدقة المطلوبة للإنتاج.

    بناءً على يوم عمل مدته 8 ساعات مع احتساب وقت تغيير المادة، تبلغ سعة الإنتاج اليومية حوالي 1000-1400 متر مربع.

    نظرًا لان الدرز رباعي الطبقات، يكون معدل فقدان المواد الناتج حوالي 12.5%.

    قد تصبح الشفرات بادحة بعد عدة عمليات قطع، لكن يمكن شحذها للاستمرار في الاستخدام. قطع الفولاذ المقاوم للصدأ يزيد من سرعة تآكل الشفرات، لذا يُنصح باستخدام القطع بالبلازما لهذا النوع من المواد. الشحمة هي المادة الاستهلاكية الرئيسية.

    ماكينة تصنيع المجاري الحلزونية لها متطلبات موقع محدودة. يمكن تشغيلها في موقع البناء أو تركيبها على مركبة مخصصة للإنتاج المتنقل
