DDGJ-1.2-1500-ZY

ماكينة تصنيع مجاري هواء حلزونية

Spiral Duct Forming Machine

ماكينة تشكيل الأنابيب الحلزونية لإنتاج مجاري الهواء الحلزونية المستقيمة أو الأنابيب الحلزونية

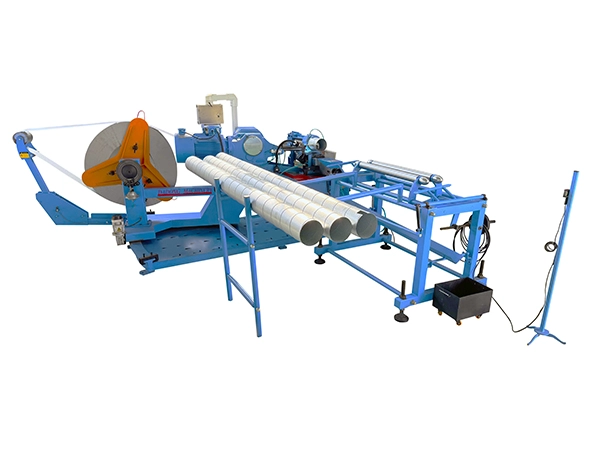

(مدمجة، قطر 1500 مم، سمك 1.2 مم) DDGJ-1.2-1500-ZY

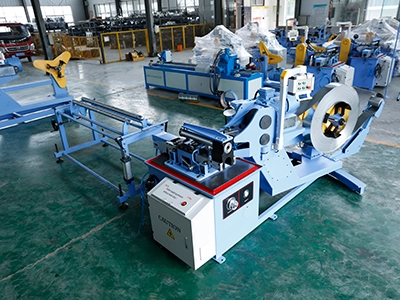

  • (مدمجة، قطر 1500 مم، سمك 1.2 مم) DDGJ-1.2-1500-ZY
  • (مدمجة، قطر 1500 مم، سمك 1.2 مم) DDGJ-1.2-1500-ZY

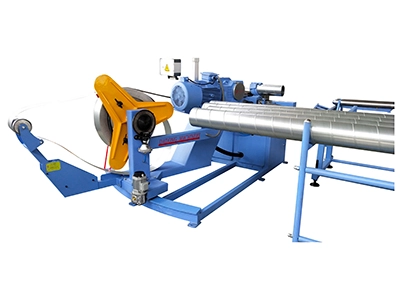

  • (مدمجة، قطر 1500 مم، سمك 1.2 مم) DDGJ-1.2-1500-ZY

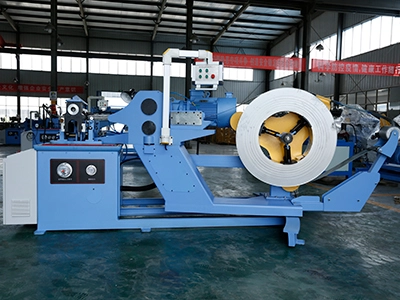

  • (مدمجة، قطر 1500 مم، سمك 1.2 مم) DDGJ-1.2-1500-ZY

    • DDGJ-1.2-1500-ZY

    ماكينة تصنيع مجاري هواء حلزونية

    Spiral Duct Forming Machine

    ماكينة تشكيل الأنابيب الحلزونية لإنتاج مجاري الهواء الحلزونية المستقيمة أو الأنابيب الحلزونية

    • الهيكل: من النوع المتكامل، مناسب للنقل إلى موقع العمل
    • قطر المجاري الحلزونية: 100 مم إلى 1500 مم
    • سمك المجاري الحلزونية: 0.5-1.2 مم
    • سرعة التغذية: 27 متر/دقيقة، قابلة للتعديل

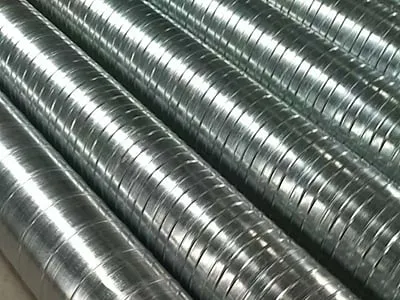

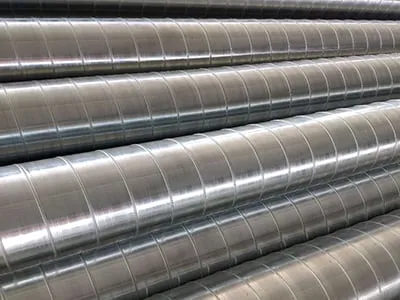

    نماذج من المجاري الحلزونية النهائية
    • ماكينة تصنيع مجاري هواء حلزونية (مدمجة، قطر 1800 مم، سمك 1.2 مم)
    • ماكينة تصنيع مجاري هواء حلزونية (مدمجة، قطر 1800 مم، سمك 1.2 مم)
    طلب عرض سعر
    المواصفات
    • قطر المجاري الحلزونية100-1500 مم
    • السمك (الصلب المجلفن)0.5-1.2 مم (عرض الشريط 137 مم)
    • السمك (الفولاذ المقاوم للصدأ)0.45-0.8 مم (عرض الشريط 137 مم)
    • وحدة فك اللفة (القطر الداخلي لللفة)460-520 مم
    • وحدة فك اللفة (أقصى قطر خارجي للفة)1200 مم
    • وحدة فك اللفة (أقصى وزن للفة)1000 كجم
    • نوع درز القفلدرز قفل خارجي
    • سرعة التغذية0-27 متر/دقيقة (قابلة للتعديل)
    • طريقة القطعقطع بالمقص الدوار أو القطع بالبلازما
    • نظام الطاقةالقطع والقلب بالهواء المضغوط؛ تثبيت بكرات التغذية بالهيدروليك
    • مادة قالب التشكيلفولاذ
    • وزن الماكينة2000 كجم
    • أبعاد الماكينة3.4×1.7×1.7 م
    • أبعاد رف التفريغ2.1×1.0×1.0 م
    • إجمالي القدرة12 كيلوواط
    • مصدر الطاقة380 فولت / 50 هرتز / 3 فاز
    • طريقة التحكمشاشة لمس
    المميزات
    (مدمجة، قطر 1500 مم، سمك 1.2 مم) DDGJ-1.2-1500-ZY

    تُستخدم ماكينة تصنيع المجاري الحلزونية خصيصًا لإنتاج أنابيب المجاري بسمك 0.5-1.2 مم. وتتميز بتصميم متكامل ذو هيكل متصل ومدمج يسمح بنقلها إلى موقع العمل لإنتاج المجاري الحلزونية بكفاءة في الموقع.

    (مدمجة، قطر 1500 مم، سمك 1.2 مم) DDGJ-1.2-1500-ZY

    مزودة بمحرك رئيسي بقوة 11 كيلوواط لتوفير طاقة قوية، تصل سرعة تغذية هذه الماكينة لإنتاج مجاري الهواء إلى 35 مترًا/دقيقة، مما يحقق كفاءة إنتاج عالية.

    (مدمجة، قطر 1500 مم، سمك 1.2 مم) DDGJ-1.2-1500-ZY

    تستخدم ماكينة تصنيع المجاري الحلزونية طريقة التشكيل بالقالب لإنتاج أنابيب المجاري الحلزونية. وبالمقارنة مع ماكينات المجاري التقليدية من نوع الأجنحة المتفرعة، توفر هذه الطريقة درز قفل أكثر أمانًا وابعاد أكثر دقة.
    معدات تصنيع مجاري الهواء ذات الصلة
    تواصل معنا لارسال طلبك

    لدى DDJX أكثر من 20 عاماً من الخبرة في صناعة معدات تصنيع مجاري الهواء وتخدم أكثر من 1000 عميل في صناعة التهوية والتكييف HVAC. تواصل معنا اليوم للحصول على مايكنات تصنيع مجاري الهواء.

    اطلع على الفئات الاخرى

    نماذج DDGJ-1.2-1800-ZY (مدمجة) وDDGJ-1.2-1800-ZF (مقسمة) تعتبر مناسبة. كلاهما يتميز بسرعة تغذية قابلة للتعديل تصل إلى 35 متر/دقيقة لضمان كفاءة إنتاج عالية. يستخدمان عملية تشكيل بالقالب الفولاذي الثابت، مما ينتج درز قفل أكثر إحكامًا وقطر أكثر دقة مقارنة بماكينات صنع المجاري التقليدية من نوع الأجنحة المتفرعة، مما يوازن بشكل فعّال بين السرعة والدقة المطلوبة للإنتاج.

    بناءً على يوم عمل مدته 8 ساعات مع احتساب وقت تغيير المادة، تبلغ سعة الإنتاج اليومية حوالي 1000-1400 متر مربع.

    نظرًا لان الدرز رباعي الطبقات، يكون معدل فقدان المواد الناتج حوالي 12.5%.

    قد تصبح الشفرات بادحة بعد عدة عمليات قطع، لكن يمكن شحذها للاستمرار في الاستخدام. قطع الفولاذ المقاوم للصدأ يزيد من سرعة تآكل الشفرات، لذا يُنصح باستخدام القطع بالبلازما لهذا النوع من المواد. الشحمة هي المادة الاستهلاكية الرئيسية.

    ماكينة تصنيع المجاري الحلزونية لها متطلبات موقع محدودة. يمكن تشغيلها في موقع البناء أو تركيبها على مركبة مخصصة للإنتاج المتنقل
