CM-150
ماكينة تصنيع طوق مجرى الهواء
Duct Collar Making Machine
ماكينة صناعة طوق مجاري الهواء (Duct Collar Maker) لتشكيل الأطواق الدائرية ضمن عملية تتضمن التشذيب، الترصيع، التثبيت، والتدوير في مرحلة واحدة
CM-150
ماكينة تصنيع طوق مجرى الهواء
Duct Collar Making Machine
ماكينة صناعة طوق مجاري الهواء (Duct Collar Maker) لتشكيل الأطواق الدائرية ضمن عملية تتضمن التشذيب، الترصيع، التثبيت، والتدوير في مرحلة واحدة

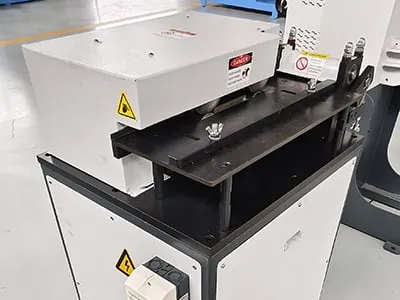

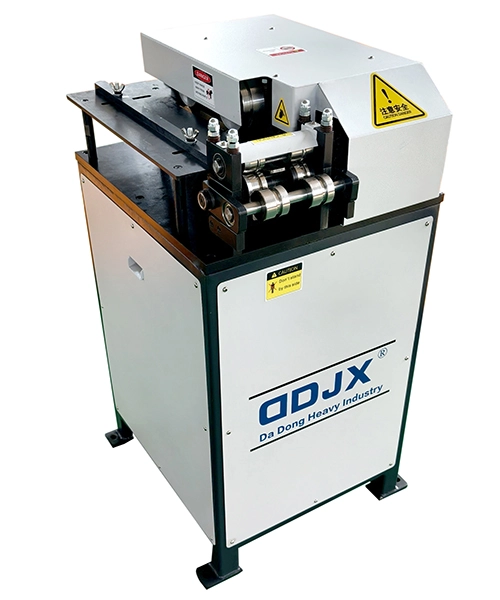

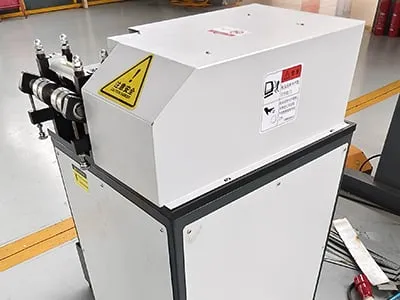

ماكينة CM-150 لصناعة أطواق مجاري الهواء هي جهاز متعدد الوظائف وفعّال ، يدمج أربع وظائف رئيسية: التشذيب (Notching)، الترصيع (Beading)، التثبيت (Crimping)، والتدوير (Rounding). تم تصميمها خصيصًا لتشكيل ملحقات مجاري الهواء " الدكتات" المستخدمة في ربط الدمبر بأنابيب المجاري الدائرية. تدعم الماكينة عرض شريحة قابل للتعديل من 80-150 مم ويمكنها إتمام العمليات المتعددة في مرحلة واحدة، مما يحسن بشكل كبير كفاءة الإنتاج وتناسق المنتج. تعتبر الماكينة المثالية لإنتاج الأطواق المخصصة.
التطبيقات

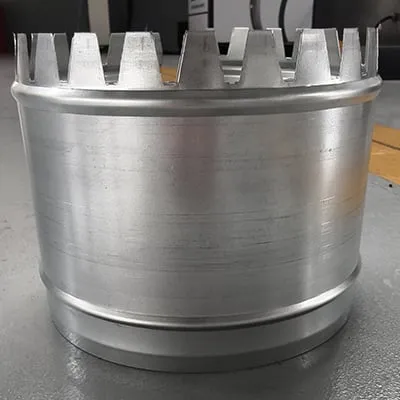

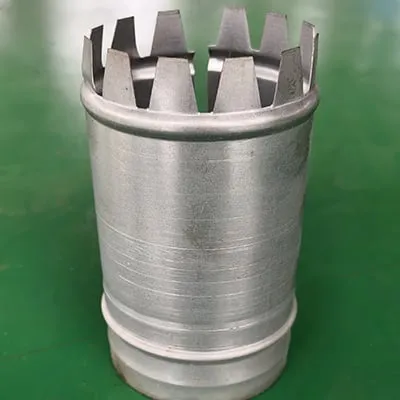

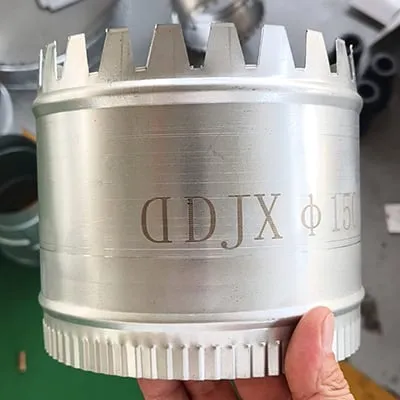

تستخدم هذه الماكينة بشكل خاص لإنتاج أطواق المجاري التي تربط الدمبر بأنابيب المجاري الدائرية في أنظمة مجاري الهواء المعدنية.
طلب عرض سعر
المواصفات:
- سماكة التصنيع0.4-0.7 مم
- القطر90-400 مم
- عرض الشريحة80-150 مم (قابل للتعديل)
- عمق الشق17 مم (قياسي)
- فجوة الشقتقريبًا 21 مم (المسافة بين المراكز)
- سرعة المعالجة13 م/دقيقة
- المحرك380V/3Ph/50Hz، 1.5 ك.و
- أبعاد الماكينة610×610×1060 مم
- وزن الماكينة140 كغ
المميزات
- دمج أربع وظائف رئيسية في ماكينة واحدة—التشذيب، الترصيع، التثبيت، والتدوير—لتحقيق التشكيل التلقائي الكامل في مرحلة واحدة، مما يقلل من النقلات الوسيطة ويخفض التكلفة ، ويزيد من كفاءة إنتاج مجاري الهواء.
- دعم تعديل مستمر لعرض الشريحة من 80-150 مم، وقادر على تصنيع بأقطار من 90-400 مم وسماكات من 0.4-0.7 مم، مما يوفر مرونة عالية لتلبية متطلبات العميل المختلفة.
- التحكم الدقيق في عمق الشق والفجوة، وتوفير شكل دائري موحد ومتناسق، مع سرعة معالجة تصل إلى 13 م/دقيقة، مما يضمن تركيب ممتاز وإحكام عالية للمنتجات.
