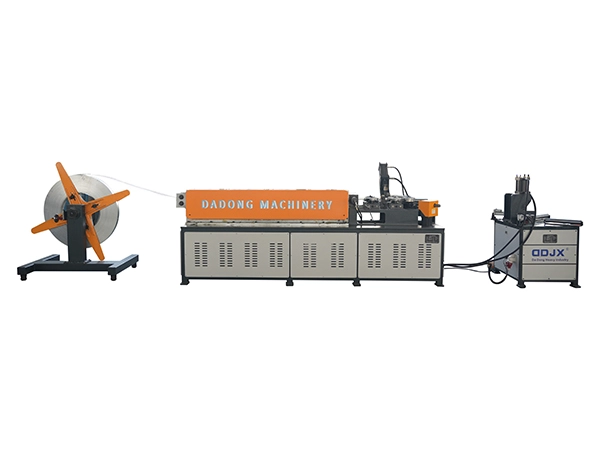

DDRF-50
ماكينة CNC لتشكيل شفة الزاوية الدائرية
CNC Round Angle Flange Forming Machine
ماكينة تصنيع شفة زاوية الدكت لدرفلة وتثقيب فلانجات مجاري الهواء
DDRF-50
ماكينة CNC لتشكيل شفة الزاوية الدائرية
CNC Round Angle Flange Forming Machine
ماكينة تصنيع شفة زاوية الدكت لدرفلة وتثقيب فلانجات مجاري الهواء
تتكون ماكينة CNC لتشكيل شفة الزاوية الدائرية من قسم فك اللفائف (Uncoiler)، قسم التشكيل، وقسم ثقب الشقوق (Slot Punching)، تُستخدم هذه الماكينة لإنتاج شفة الزاوية الدائرية لأنابيب مجاري الهواء، وتدمج عمليات التمويج، التدوير، الثقب، والقص في عملية واحدة.
تعمل الماكينة أوتوماتيكيًا بعد إدخال المحيط المطلوب للحافة وعدد القطع عبر شاشة التشغيل. كما يمكن ضبط عدد الثقوب بحرية. بعد التدوير، يمكن لحام شفة الزاوية باستخدام ماكينة لحام شفة الزوايا الخاصة بالشركة.
طلب عرض سعر
المميزات
- مجهزة بـ 8 أسطوانات تشكيل، 2 أسطوانات مساعدة، و3 مجموعات من أسطوانات التدوير، جميعها مصنوعة من فولاذ Cr12MoV مقسى لضمان متانة عالية.
- مزودة بأسطوانات تغذية تدعم عرض لوحين : 49 مم و52 مم.
- آلية النقل تعتمد على سلسلة وتروس لتوفير حركة سلسة ودقيقة.
- عمليات الثقب والقص تعمل بواسطة نظام هيدروليكي قوي.
- شاشة التحكم قابلة للحمل واللمس لتسهيل التشغيل.
- مزودة بمخفض K-series بقوة 11 كيلوواط لتوفير طاقة قوية ومستقرة.
ماكينة تشكيل شفة الزاوية الدائرية
| سمك التشكيل | 2-3mm |
| القطر | 200-1800mm |
| عرض الشريحة | 49mm or 52mm |
| سرعة التشكيل | 0-5m/min |
| قطر ثقب الدائرة | 5.2mm |
| القدرة الكلية | 380V/3Ph/50Hz, 11kW + 4kW |
| ابعاد الماكينة | 3300×2560×1130mm |
| وزن الماكينة | 1850kg +230kg |
ماكينة ثقب الشقوق
| حجم الشق | 13×9mm |
| ابعاد الماكينة | 800×700×1300mm |
| المحرك | محرك Stepper |
| الوزن | 240kg |
المكونات

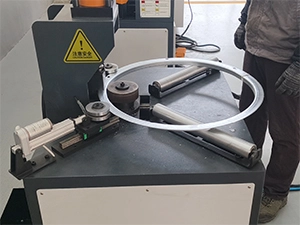

وحدة ثقب الشقوق

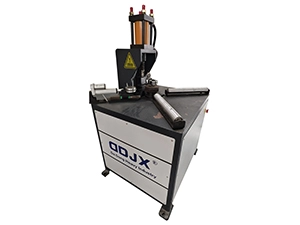

وحدة ثقب الشقوق

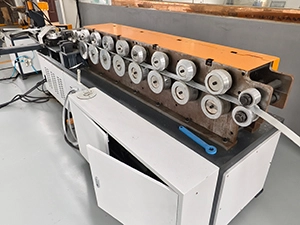

فك اللفائف

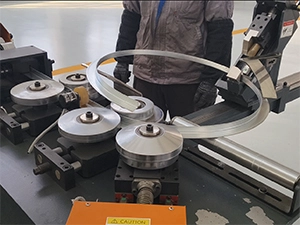

وحدة التشكيل
