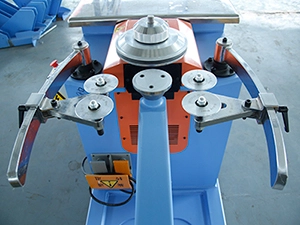

HRE-1250
ماكينة تشكيل أكواع مجاري الهواء الهيدروليكية
Hydraulic Elbow Forming Machine
ماكينة تصنيع أكواع الدكتات لإنتاج أكواع دائرية لمجاري الهواء
HRE-1250
ماكينة تشكيل أكواع مجاري الهواء الهيدروليكية
Hydraulic Elbow Forming Machine
ماكينة تصنيع أكواع الدكتات لإنتاج أكواع دائرية لمجاري الهواء

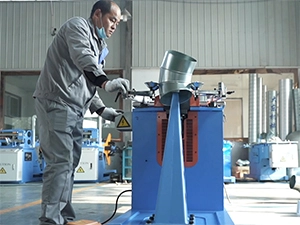

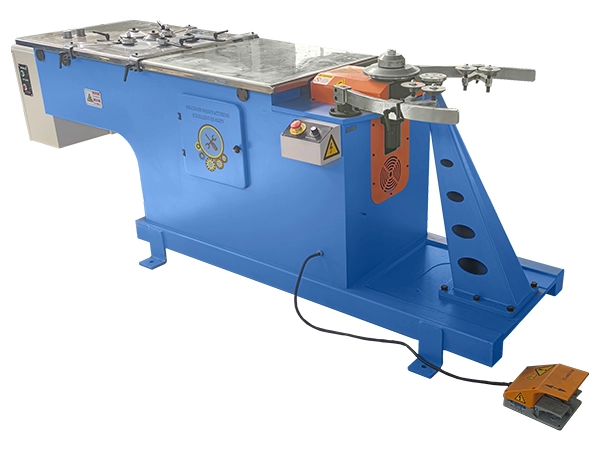

تستخدم ماكينة تشكيل أكواع مجاري الهواء الهيدروليكية HRE-1250 لتشكيل الأكواع الدائرية بنظام درز المفصل (lock-seam) وضغطه بإحكام على أكواع الدكتات الدائرية. وهي مخصصة لإنتاج الأكواع الدائرية عن طريق ربط مقاطع دكتات مجاري الهواء معًا.
يمكن للماكينة تصنيع أكواع المجاري بسماكة 0.5-1.2 مم، وتعتمد تصميمًا ذو هيكل مدمج. كما يمكنها إنتاج أكواع بزاوية 90 درجة في 5 مقاطع. وباستبدال أسطوانات التشكيل، يمكن أيضًا إجراء الترصيعة (التجعيد) وتشكيل الختم على الأنابيب، لتحقيق وظيفة متعددة الاستخدامات.
طلب عرض سعر
المميزات:

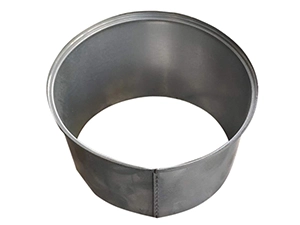

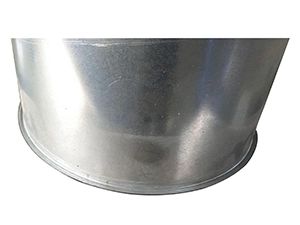

ارتفاع الطاولة قابل للتعديل لتسهيل التحويل بين تشكيل المفصل الأنثوي والمفصل الذكري.

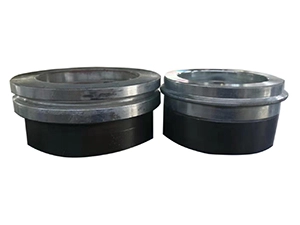

باستخدام أسطوانات تجعيد وشقوق اختيارية، يمكن تشكيل أضلاع داعمة وشقوق حلقات الختم على جسم الأنبوب، مما يعزز الصلابة الهيكلية ويحسن الأداء.

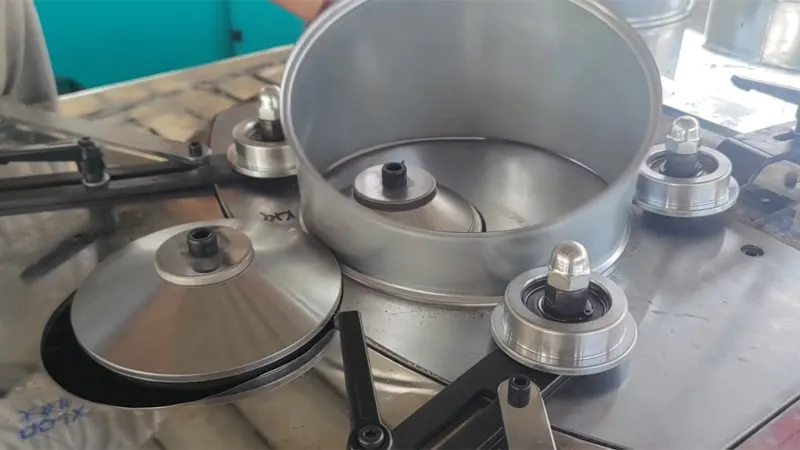

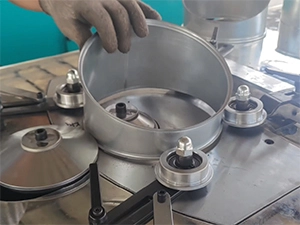

تحتوي الماكينة على طاولتين: واحدة لثني الحافة (Flanging) وأخرى للدرز (Seaming) .
أسطوانة التشكيل تدار بمحرك هيدروليكي بسرعة قابلة للتعديل، وحركة الإدخال والسحب للأسطوانة تتم بواسطة أسطوانات هيدروليكية، مما يحقق تشكيلًا سلسًا وفعالًا.
المزايا التقنية:

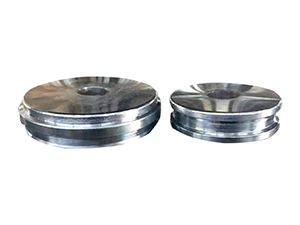

- أسطوانات التشكيل مصنوعة من مادة Cr12 ومقساة في فرن تفريغ حتى صلابة تصل إلى 60°، لضمان عمر خدمة طويل.
- تستخدم الماكينة محركًا رئيسيًا بقوة 4 كيلوواط، يعمل بنظام هيدروليكي كامل لتوفير قوة قوية.
- مزودة بملحق ضغط لتشكيل الأنابيب، مما يسهل التركيب ويضمن ختمًا أفضل بعد تركيب حلقة الختم.
- سطح العمل مصنوع من الفولاذ المقاوم للصدأ، مما يوفر مقاومة عالية للتآكل ومستوى عالٍ من التسطيح.
- المواد الداخلية لمنطقة الضغط مصنوعة من فولاذ مقاوم للتآكل، مقسى ومطلٍ بالكهرباء لضمان المتانة.

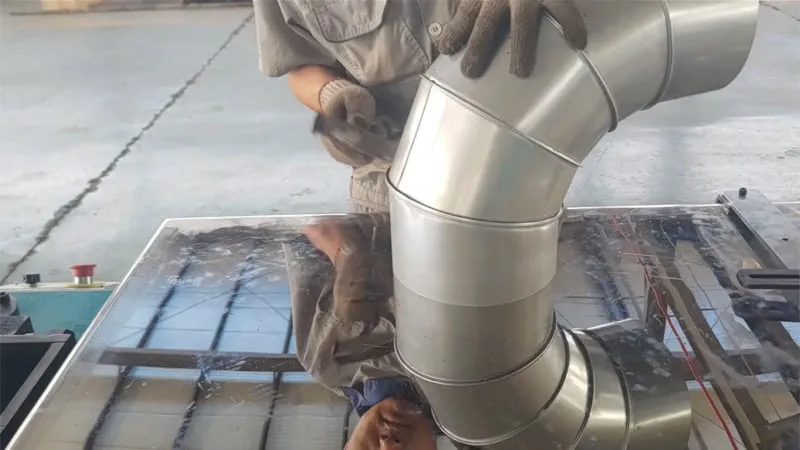

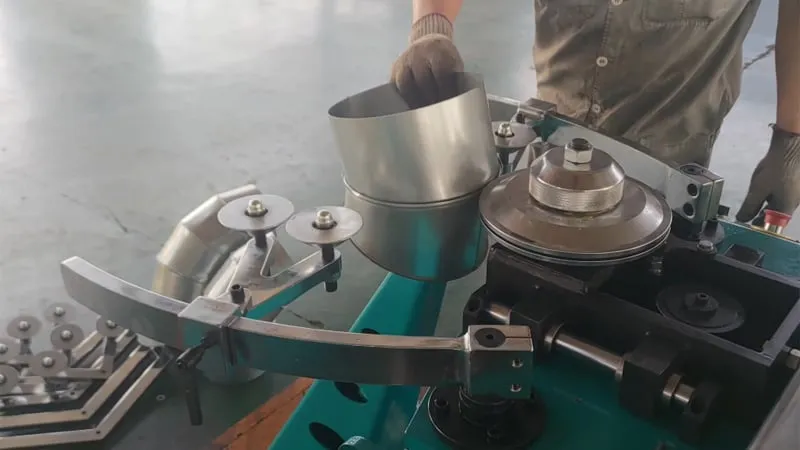

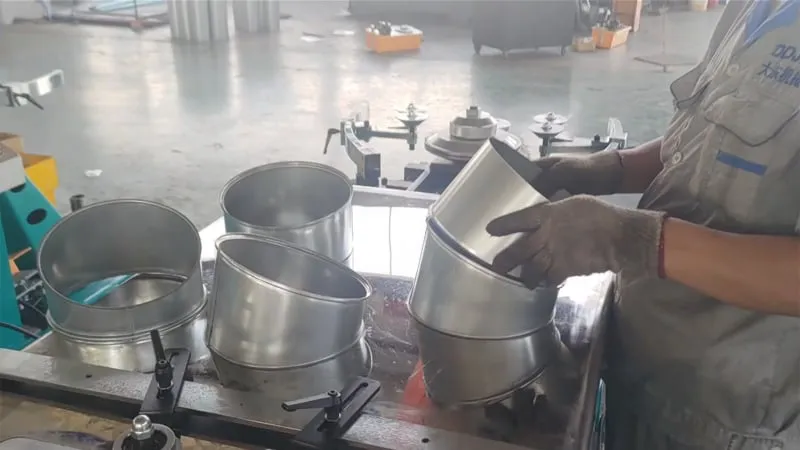

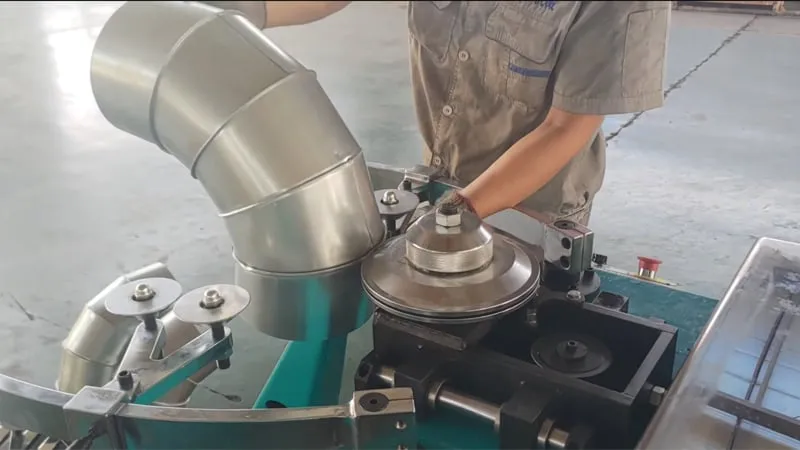

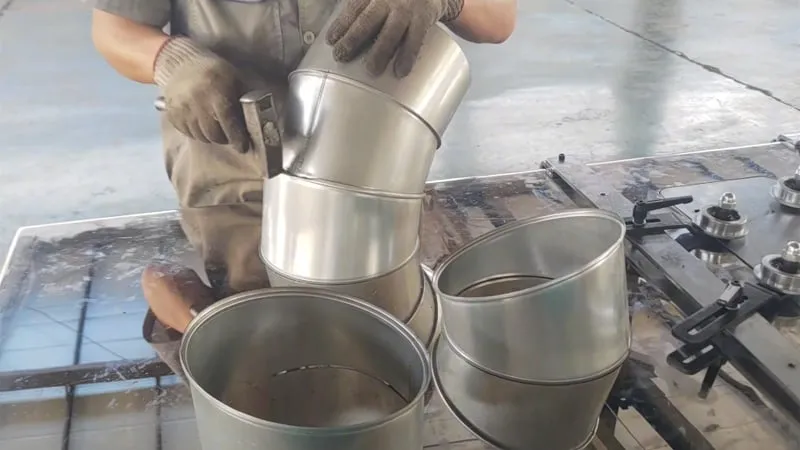

عملية إنتاج كوع بزاوية 90 درجة في 5 مقاطع
الخصائص
| قطر الكوع | 125-1250mm |
| السمك | 0.5-1.2mm |
| القدرة | 4kW |
| مزود الطاقة | 380V/3Ph/50Hz |
| ابعاد الماكينة | 2.7×0.8×1.2m |
| وزن الماكينة | 760kg |

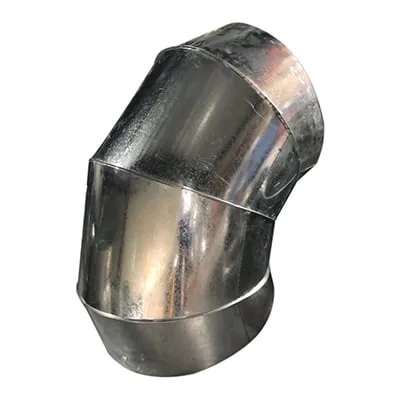

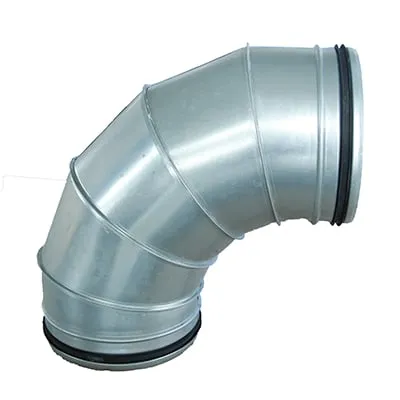

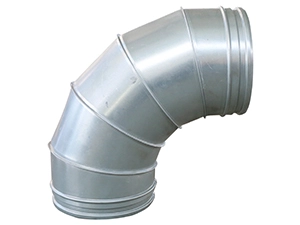

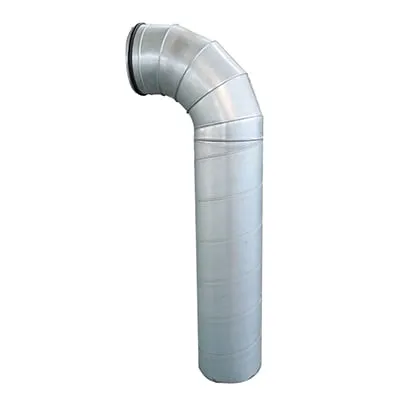

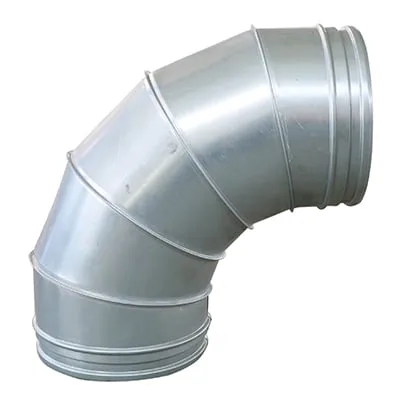

عينات من الاكواع النهائية
